二、产品特性

 导轨式安装铝合金外壳，135mm×120mm×40mm

 四位接线端子/ 单模单纤FC光口

 支持4-20mA电流

 大非线性失真小于0.05％

 数字分辨率可达12位

 电源、光收、光发有指示灯显示

 工业设计,全贴片工艺

三、技术指标

 供电电压：DC24V（9-48VDC）

 输入电流：4-20mA

 输出精度：≤0.1%

 适用光纤：单模9/125μm；多模62.5/125μm或50/125μm

 波 长：1310nm

 发射光功率：＞-5dBm

 接收灵敏度：-17dBm

 传输距离：单模0-20Km；多模0-5Km

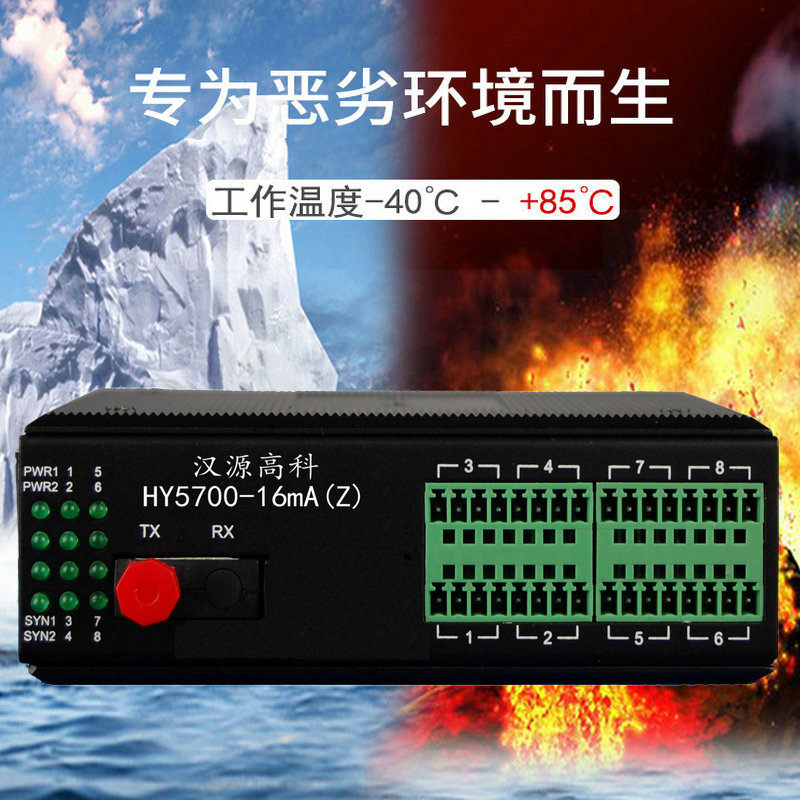

 工作温度：-40℃～+85℃

 相对湿度：0-95%（不冷凝）

四、使用方法

1.指示灯说明

名称颜色状态描述

PWR1：绿色亮－－-本端设备电源1已接上；灭－－-本端设备电源1没有接上

PWR2：绿色亮－－-本端设备电源2已接上；灭－－-本端设备电源2没有接上

SYN1：绿色亮－－-光纤信号接收正常；灭－－-光纤信号丢失

SYN2：绿色灭－－-保留1绿色亮检测到1或2路有模拟量输入；灭－－-1和2路均无模拟量输入；2绿色亮－－-检测到3或4路有模拟量输入；灭－－-3和4路均无模拟量输入；3绿色亮－－-检测到5或6路有模拟量输入；灭－－-5和6路均无模拟量输入；4绿色亮－－-检测到7或8路有模拟量输入；灭－－-7和8路均无模拟量输入；5绿色亮－－-DIP1为OFF时－－-检测到9或10路有模拟量输入；DIP1为ON时 : 模拟量类型为电压量(0-5V/0-10V)；灭－－-9和10路均无模拟量输入；6绿色亮－－-DIP1为OFF时 : 检测到11或12路有模拟量输入；DIP1为ON时 : 模拟量类型为电流4-20mA；灭－－-11和12路均无模拟量输入；7绿色亮－－-DIP1为OFF时 : 检测到13或14路有模拟量输入；DIP1为ON时 : 模拟量类型为电流0-20mA；灭－－-13和14路均无模拟量输入；8绿色亮－－-DIP1为OFF时 : 检测到15或16路有模拟量输入；DIP1为ON时 : 模拟量类型为电流0-24mA；灭－－-15和16路均无模拟量输入

注 : 4-20mA模式下输入的电流大于4mA模拟量检测灯才会亮起。

2. DIP开关

DIP1-5状态描述：1 ON LED5-LED8作为模式指示灯；OFF LED5-LED8作为数据指示灯(默认)；2-4保留；5 ON光纤断纤或输入端设备掉电后，模拟量输出保持近断纤的数值；OFF不保持(默认)

DIP6-8: 模拟量模式设置

678模式ONONON0-5V电压输入/输出ONONOFF0-10V 电压量输入/输出OFFONOFF4-20Ma电流输入/输出OFFOFFON0-20Ma电流输入/输出OFFOFFOFF0-24Ma电流输入/输出

注 : 电流量和电压量模块不同，在出厂已经指定，更改模式设置后需要重启设备。

3. 光纤接口

后面板有光纤出口，FC或SC头

TX为光信号输出口 RX为光信号输入口

4. 模拟量接口

16路模拟量接口定义为：

发射机1-8组为16路模拟量输入; 接收机1-8组为16路模拟量输出。

5. 电源部分

电源口：

设备支持冗余双电源输入DC9-48V/AC9-48V，功耗<10W

注：设备具有性保护措施，电源正负接反时设备不会因此损坏，且可正常工作，便于设备维护及安装。

过载保护：支持；反接保护：支持；冗余保护：支持

接入端子：4芯5.08mm间距插入式端子

订购信息

推荐型号

产品描述

HY5700-1mA(Z)

1路单向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2mA(Z)

2路单向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4mA(Z)

4路单向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8mA(Z)

8路单向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

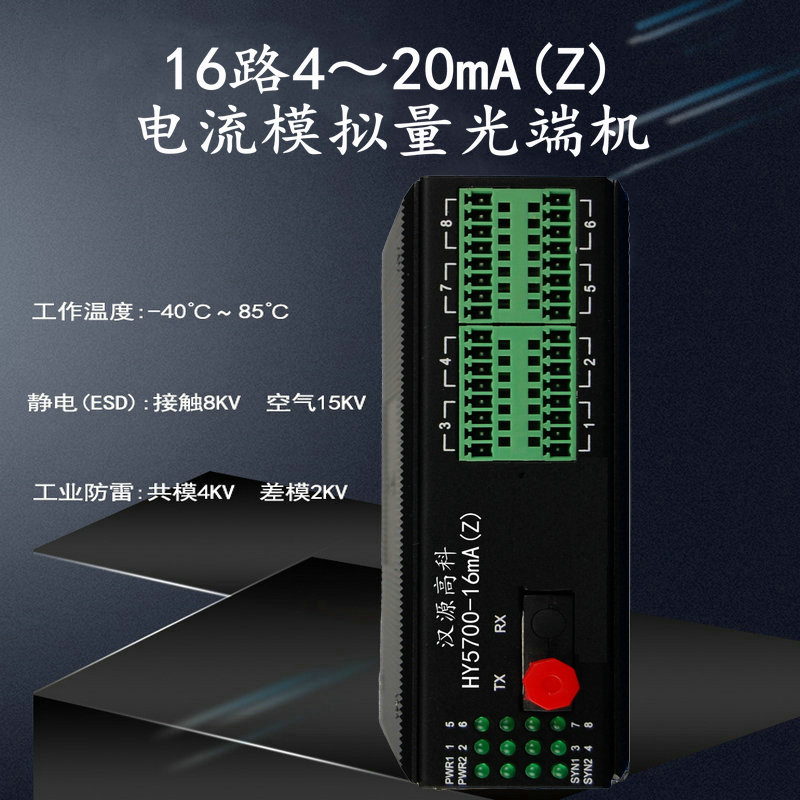

HY5700-16mA(Z)

16路单向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-1mA(S)

1路双向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2mA(S)

2路双向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4mA(S)

4路双向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8mA(S)

8路双向4-20mA工业电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
