HY5700-4514F-SC20系列工业光纤收发器采用高强度铝合金散热机壳，无风扇，低功耗设计，IP40防护等，标准DIN卡轨式安装；支持DC12-36V宽压双电源冗余备份，具有可靠的过流、过压、浪涌保护；工业四EMC设计能有效防止静电、浪涌、电磁干扰等影响；-40℃～+85℃宽温工作范围，确保在各种恶劣环境下长期稳定、可靠、安全使用。可广泛应用于智能交通、能源风电、管廊隧道、高速公路、地铁、电力和工厂自动化等域。

产品特点

◆工业以太网系列，为严酷苛刻的工业环境而设计

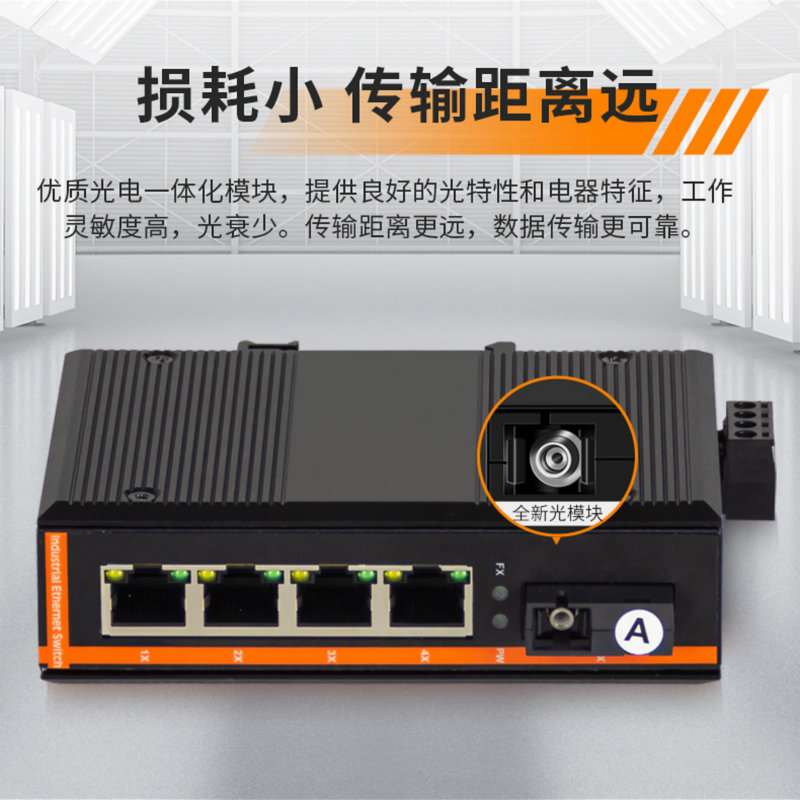

◆产品提供1个百兆光纤接口和4个10/100M自适应电口

◆光接口支持单模多模、单纤双纤以及SC/ST/FC/LC接口可选

◆缓存达1Mbit，可满足4K视频的流畅传输

◆支持大背板带宽，大交换缓存，确保所有端口线速转发

◆符合IEEE802.3/802.3U/802.3x存储转发方式

◆电接口支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测

◆DC12～36V宽压冗余电源设计，防反接，过流保护功能

◆超强防雷功能：防雷击，可抗感应高压，防浪涌等

◆-40℃～+85℃宽温设计，确保设备适应各种严酷的现场环境

◆IP40防护等，高强度金属外壳，无风扇，低功耗设计

◆采用DIN导轨式安装，即插即用

◆低功耗无风扇设计、符合工业四电磁EMC要求

◆所有型号皆通过100%烤机测试，工业产品5年保修

技术参数

接口信息

百兆电口：4个RJ45电口，10/100Mbps自适应

百兆光口：1个百兆光口，1x100Base-X，（SFP，固定模块SC/FC/ST可选）

电源接口：5芯5.81mm间距接线端子

交换属性

协议标准：IEEE802.3；IEEE802.3u；IEEE802.3x

缓存大小：1M

转发帧长：2046Bytes

MAC地址表：1K

转发方式：存储转发（全双工/半双工）

延时：＜7μs

背板带宽：1Gbps

包转发率：0.3Mpps

指示灯

电源指示灯：PWR

端口状态指示灯：电口LNK&ACT（1），光口LNK&ACT（2）

电源规格

工作电压：DC12～36V

整机功耗：＜3W

机械结构

防护等：IP40

安装方式：DIN导轨式安装

外观尺寸：120mm×92mm×32mm

重量：300g

环境要求

工作温度：-40℃～+85℃

存储温度：-40℃～+85℃

相对湿度：5%～95%（非凝露）

MTBF：500,000小时

防雷：8KV

执行标准：IEC61000-4-5

静电防护

接触放电：4KV

空气放电：8KV

执行标准：IEC61000-4-2
