ZAZQ型电动三通调节阀
价 格：￥电议
型 号：ZAZQ
产品完善度：
生产地：其他访问量：69次
发布日期：2013/8/1 16:17:11
更新日期：2022/4/16 10:31:23
详细内容
ZAZQ型电动三通调节阀概述
ZAZQ型电动三通调节阀有合流和分流二种型式，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用，但当DN≤80时，合流阀可用于分流场合。可替代两台单、双座调节阀，节省投资，占据空间小。三通调节阀通常用于热交换器的两种介质调节，及简单的配比调节。
ZAZQ型电动三通调节阀主要技术参数
| 公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 |
|
|
|
|
| 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| 分流 |
|
|
|
|
| 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
| 公称压力 MPa | 1.6 4.0 6.0 | ||||||||||||
| 流量特性 | 直线 | ||||||||||||
| 执 | Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | DKZ-510 | |||||||
| Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-410C | DKZ-510C | DKZ-510C | ||||||||
| 出轴推力（N） | 4000 | 4000 | 6400 | 16000 | 16000 | ||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 上阀盖型式 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | |
| 允许压差（MPa） | 普通式（常温型），热片式（中温型） | ||||||||||||
| 介质温度℃ | -40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃ | ||||||||||||
| 可调比 | 30:1 | ||||||||||||
| 法兰标准 | 铸铁按JB78-59，铸钢按JB79-59 | ||||||||||||
| 输入阻抗 | Ⅱ型：200 Ⅲ型：250 | ||||||||||||
| 出厂状态 | 电开（对上阀座而言），如需电关，订货时应注明 | ||||||||||||
| ZAZQ型电动三通调节阀性能指标 |
| 项目 | 指标值 | ||
| 基本误差％ | ≤±3.5 | ||
| 回差％ | ≤2.5 | ||
| 死区％ | ≤3.0 | ||
| 始终点偏差％ | 电开、电关 | ±2.5 | |
|
| ±2.5 | ||
| 允许泄量L/H | 符合JB/T7387-94Ⅲ 级 小于阀的额定容量×10-3 | ||

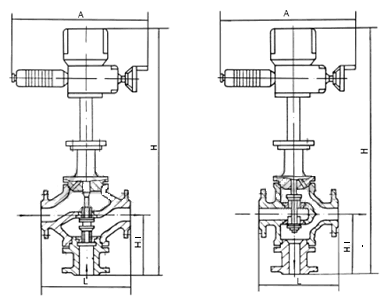

| ZAZQ型电动三通调节阀外形尺寸
| ||||
| 公称 | A | L | H | H1 | |||||||||||
| 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | PN1.6 | PN4.0 | PN6.4 | |||
| 普通型 | 热片型 | 普通型 | 热片型 | ||||||||||||
| 25 | 520 | 490 | 185 | 190 | 200 |
|
| 715 | 865 |
|
|
| 140 | 150 | 160 |
| 32 | 520 | 490 | 200 | 210 | 210 |
|
| 721 | 871 |
|
|
| 150 | 160 | 170 |
| 40 | 520 | 490 | 220 | 230 | 235 |
|
| 733 | 883 |
|
|
| 160 | 170 | 180 |
| 50 | 520 | 490 | 250 | 255 | 265 |
|
| 748 | 898 |
|
|
| 180 | 190 | 200 |
| 65 | 520 | 520 | 275 | 285 | 295 |
|
| 839 | 999 |
|
|
| 200 | 220 | 220 |
| 80 | 520 | 520 | 305 | 310 | 320 | 872 | 1032 | 842 | 1002 | 225 | 250 | 265 | 210 | 230 | 240 |
| 100 | 520 | 520 | 350 | 355 | 370 | 896 | 1056 | 846 | 1006 | 245 | 275 | 285 | 220 | 250 | 260 |
| 125 | 520 | 520 | 410 | 425 | 440 | 947 | 1162 | 897 | 1112 | 284 | 320 | 325 | 260 | 300 | 300 |
| 150 | 520 | 520 | 450 | 460 | 475 | 947 | 1162 | 897 | 1112 | 305 | 340 | 340 | 280 | 320 | 320 |
| 200 | 520 | 520 | 550 | 560 | 570 | 965 | 1180 | 905 | 1120 | 350 | 400 | 410 | 320 | 380 | 380 |
| 250 | 520 | 520 | 670 | 740 | 750 |
|
|
|
|
|
|
|
|
|
|
| 300 | 520 | 520 | 770 | 805 | 820 |
|
|
|
|
|
|
|
|
|
|
| 散热型：铸钢：-40～425℃、铸不锈钢：-60～450℃ 该产品配3610L系列直行程电子式电动执行机构，是引进日本工装技术生产的高性能电动执行机械。机内有伺服系统无需另配伺服放大器。 ZAZQ型电动三通调节阀订货须知 |
