产品介绍
托克DH6频率转速线速度表
价 格：￥电议
型 号：DH6-PL1 . DH6-PL2
产品完善度：
生产地：其他访问量：85次
发布日期：2014/4/29 12:57:18
更新日期：2021/7/5 9:24:51
详细内容
特点:www.tuoke.com
◎ 0.0000-999999任意系数设定
◎ 红色高亮数码管
◎ 输入频率50KHz
◎ 继电器报警输出
◎ 电源电压AC 220V
一、 型号及含义
二. 频率，转速，线速度测量
| 型 号 | 显示范围 | 报警输出 | 输入电平 | 系数设定 | 测量不准确度 |
| DH6-R0 | 0-999999 | 无 | 4-30V | －－ | ±0.5%F.S±1Digit |
| DH6-PR1 | 0-999999 | 单点 | 4-30V | －－ | ±0.5%F.S±1Digit |
| DH6-PR2 | 0-999999 | 上下限 | 4-30V | －－ | ±0.5%F.S±1Digit |
| DH6-L0 | 0-999999 | 无 | 4-30V | 0.0000-999999 | ±0.5%F.S±1Digit |
| DH6-PL1 | 0-999999 | 单点 | 4-30V | 0.0000-999999 | ±0.5%F.S±1Digit |
| DH6-PL2 | 0-999999 | 上下限 | 4-30V | 0.0000-999999 | ±0.5%F.S±1Digit |
三、技术参数
| 输入方式 | 单端输入 |
| 频率范围 | 0-50KHz |
| 输入信号 | 触点输入、传感器输入，输入电阻5千欧。低电平-30V-0。6V，高电平4-30V。 |
| 溢出显示 | “－－－－” |
| 辅助电压 | DC 12V±10％ 50mA max |
| 绝缘强度 | 100M/min以上,用500VDC兆欧表测 |
| 耐压 | AC1500V, 50Hz/60Hz 1min |
| 电源电压 | AC220V±10％ 50/60Hz |
| 功耗 | ≤5VA （at AC 220V 50Hz） |
| 工作环境 | 0-50℃ 45％-85％RH |
四、外形及开孔尺寸
五、连接图
六、菜单操作
按住SET键2秒钟，仪表就会进入功能菜单（此时SET1和SET2指示灯都不亮），数码管显示功能菜单（每按一下SET键时，仪表就会进入下一级菜单）；按
注意：当键锁定模式LOCK设定为KP-1或KP-3时，除LOCK外，其它所有设定项目的设定值都不能更改。

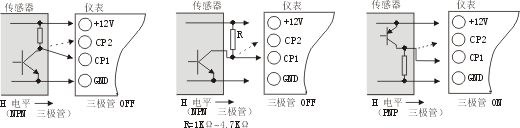

七 、仪表与传感器的连接
注：用户使用传感器时，一定要注意是否有负载电阻。若没有负载电阻的，必须加上1K-4.7K的负载电阻。
