Q911F电动丝扣球阀
Q911F电动丝扣球阀
上海威尔顿阀门有限公司 - 电动阀门 - 电动球阀 - Q911F电动丝扣球阀

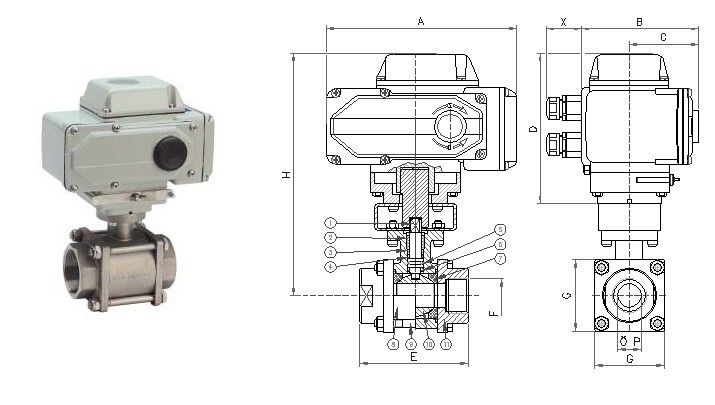

Q911F电动丝扣球阀概述:

阀门材料
1) 轴
不锈钢 ANSI316
1.4401
UNIX5CrNiMo 17 12
2) 防松螺母
不锈钢 ANSI304
1.4301
UNIX5CrNi 18 10
3) 压紧环型螺母
不锈钢 ANSI304
1.4301
UNIX5CrNi 18 10
4) 顶部密封环
聚四氯乙烯 P.T.F.E.


5) O环
氟橡胶 VITON


6) 垫圈
聚四氯乙烯 P.T.F.E.


7) 密封圈
聚四氯乙烯 P.T.F.E.


8) 阀体
不锈钢 ANSI316
1.4408

9) 螺钉
不锈钢 ANSI304
1.4301
UNIX5CrNi 18 10
10) 球体
不锈钢 ANSI316
1.4401
UNIX5CrNiMo 17 12
11) 端部
不锈钢 ANSI316
1.4408


外形连接尺寸(mm)

通径DN
10
15
20
25
32
40
50
内螺纹接口
3/8"
1/2"
3/4"
1"
1-1/4”
1-1/2”
2"
A
207,5
207,5
207,5
207,5
207,5
256,5
256,5
B
122,5
122,5
122,5
122,5
122,5
156,5
156,5
C
68
68
68
68
68
94
94
D
163,5
163,5
163,5
163,5
163,5
185
185
X
44
44
44
44
44
44
44
E
70
70
80
90
100
114
136
G
40
40
45
60
70
80
90
H
245
245
248,5
255
260
299
307
重量kg
5,9
6.2
6.4
6,6
7
12,9
14
