日标法兰止回阀~专业生产厂商~首选威尔顿阀门集团

价 格:¥电议

型 号:

产品完善度:

生产地:其他访问量:81次

发布日期:2015/6/7 20:38:00

更新日期:2015/12/8 15:36:55

详细内容

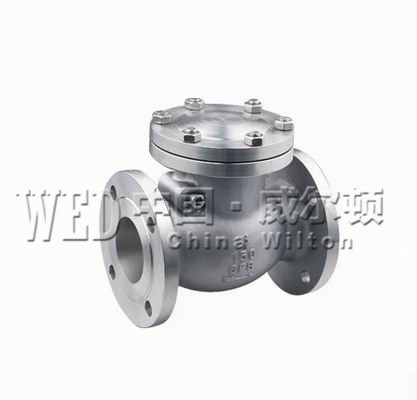

日标法兰止回阀

http://www.0755fm.com/html/2705.html

产品名称: 日标法兰止回阀
产品型号: H44H,H41H
连接方式: 法兰
结构形式: 旋启式,升降式
驱动方式: 手动
产品口径: DN15-DN1200
公称压力: 10K-16K
阀体材质: 不锈钢304.316
联系电话: 37004595
联系传真:
邮件地址: shweierdun@163.com
联系我们: 白先生;苏小姐
联系手机: 18964118897 15862657172
联系  QQ: 843667323,812998712,416865208
公司名称: 上海威尔顿阀门制造有限公司
公司网址: http://www.0755fm.com/html/2705.html
服务承诺: 专业制造、专业服务,威尔顿为您创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是威尔顿永恒的主题。威尔顿严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大新老客户提供优质产品,至善至美服务.
产品说明

上海威尔顿阀门制造有限公司主要生产(日标法兰止回阀)也是国内(止回阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!


产品特性:日标逆止阀,日标铸钢阀门,日标不锈钢止回阀,日标阀门
产品简介:日标止回阀又称单向阀或逆止阀,启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

日标止回阀
JIS Check valve
OD日标止回阀又称单向阀或逆止阀,启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

OD日标止回阀主要参数:
基本型号:H44,H41,H42,H76,H71等
压力等级:150-1500LB;
产品规格:3/4"-14"
可选阀体材质:WCB,WCC,A105,WC5,WC6,WC9,C5,LCC,CF8,CF8M,CF3,CF3M
适用温度:-29℃≤t≤570 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质:水、石油、天然气及酸碱介质等

日标止回阀设计标准:
设计和制造标准按照: JIS 2071;
结构长度按照: JIS 2002;
连接端尺寸按照:JIS 2212或可选;
检验和测试按照: JIS 2003;

OD日标止回阀系列产品(止回阀关键字):
日标止回阀,日标不锈钢止回阀,日标锻钢止回阀,日标铬钼钢止回阀,日标法兰止回阀,日标内螺纹止回阀,日标单向阀,日标逆止阀,日标升降式止回阀,日标旋启式止回阀,日标立式止回阀。

止回阀概
止回阀又称单向阀或逆止阀,启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

止回阀分类:
止回阀(check valve):按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

升降式止回阀:
升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力较大,适用于较小口径的场合。

旋启式止回阀
旋启式止回阀的阀瓣绕转轴做旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,采用能减小水锤压力的缓闭止回阀阀门。双瓣止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣止回阀适用于大口径管路;

蝶式止回阀
蝶式止回阀的结构类似蝶阀,其结构简单、流阻较小,水锤压力亦较小;

止回阀工作原理:
止回阀的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

止回阀设计说明:
1,阀盖垫片形式
Class150-Class300止回阀采用不锈钢石墨缠绕垫片;Class600止回阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;Class900止回阀采用金属环垫片;Class1500/Class2500止回阀采用自压密封金属环。

2,阀体和阀盖连接形式
栓接阀盖BB,体盖焊接BW,自压密封式阀盖PS

3,阀座设计
碳钢止回阀阀座通常采用锻钢材料,阀座密封材料可根据用户要求喷焊硬质合金。可根据客户要求采用分离式螺纹旋入式阀座、焊接阀座及本体直接加工阀座。

止回阀选用说明:
1,止回阀(check valve):一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
2,对于DN50mm以下的低压止回阀(aetv One-way valve):,宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀;对于DN大于200mm、小于1200mm的中低压止回阀,宜选用无磨损球形上回阀;对于DN大于50mm、小于2000mm的低压止回阀,宜选用蝶式止回阀和隔膜式止回阀。
3,隔膜式止回阀适用于易产生水击的管路上,隔膜可以很好地消除介质逆流时产生的水击,但受温度和压力限制,一般使用在低压常温管道上。
4,对于要求关闭时水击冲击比较小或无水击的管路,宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

止回阀安装说明:
1,安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
2,阀门安装前必须进行外观检查,,安装前应进行强度和严密性能试验,合格后方准使用。
3,在管线中不要使止回阀承受重量,大型的止回阀(check valve):应独立支撑,使之不受管系产生的压力的影响。
4,升降式垂直瓣止回阀应安装在垂直管道上。
5,升降式水平瓣止回阀应安装在水平管道上。

止回阀采用的标准:
国标GB,美标ANSI,德标DIN,日标JIS

订货流程:
1、客户采购清单传真至或来电咨询或发邮箱shweierdun@163.com
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.
订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。



上海威尔顿阀门制造有限公司坐落于繁华大都市的上海,是一家几十年历史的大型阀门生产企业。企业前身为上海威尔顿阀门厂,于2003年6月改制为有限公司。改制为公司注入了新的活力,公司将以崭新的面貌、全新的理念,不断改革与创新,设计制造出更新更多更好的产品回馈广大用户。面对新的市场竞争态势和全球经济一体化的格局,威尔顿阀门将秉承素质决定实力的发展理念,坚持诚信为本,勇于创新,锐意进取,稳健发展的经营方针,大力推进技术创新,资本运营,国际化拓展三大战略,全面推动威尔顿阀业由传统企业向高新技术产业转型,尊重知识人才,构筑一种奋发向上,团结拼搏的威尔顿精神,全力打造实力型企业再创威尔顿阀业新的辉煌。
