产品介绍

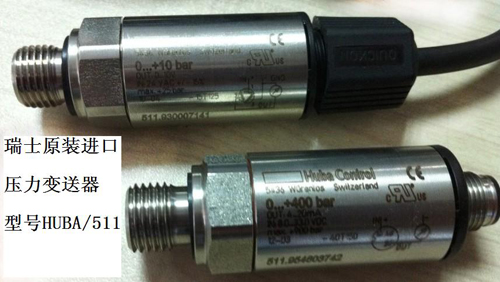

压力变送器 HUBA511

价格：￥120

型号：511

产品完善度：

生产地：其他访问量：32次

发布日期：2016/4/7 14:12:53

更新日期：2016/8/19 13:44:24

详细内容

你的位置 > 产品列表 > 压力变送器 HUBA511

产品精选

压力变送器-511

瑞士 HUBA 511 压力传感器

511系列压力变送器结构紧凑，在机械应力，EMC兼容性，操作可靠性方面具有极高规格，所以特别适合用于所有要求苛刻的工业应用此传感器使

用了HUBA CONTROL近十年来发展的陶瓷技术，并使用在数百万种应用之中，由于传感器结合采用了的集成电子设计，所以511系列在其温度范围下拥有很高的精度。总之，511系列变送器具有体积小巧，优秀的性价比的特点。

产品特点
1. 紧凑，坚固的结构提供极高的操作可靠性
2. IP67的标准防护
3. 无介质外溢，当缓慢达到破裂压力时（专利）
4. 精度上可忽略不记温度的影响（±0.015% fs/℃）
5. 优秀的EMC兼容性
6. 客户可快速节时的安装电缆

物理参数
压力量程：绝对压力相对压力/表压（相对与环境压力测得的压力差）
过载压力
3.0×满量程（在量程为-1～4bar）
2.5×满量程（在量程为6～400bar）
2.0×满量程（在量程为600bar）
更高的过载压力要求请客户指定
破裂压力
3.0×满量程（在量程为-1～4bar）
2.5×满量程（在量程为6～400bar）
2.0×满量程（在量程为600bar）
更高的破裂压力要求请客户指定
专利的介质停止系统可在超过破裂压力时防止介质发散溢出（≥40bar）
精密度
精度线性，迟滞，和重复性的总和 <±0.3% FS
调节零点和满量程精度 <±0.3% FS
外壳材质：保护性的外套：不锈钢1.4305（AISI 303）
连接介质材料：陶瓷 Al2O3/ 不锈钢 1.4305（AISI 303）
介质塞子：PPS
密封材质：选项材料FPM，NBR，或其他客户要求
应用温度
密封情况下的介质温度：
FPM -15～125℃
NBR -25～85℃
FPM（spec） -40～150℃
环境温度
所有的版本为85℃
带AMP插座和比率输出的版本为125℃（客户可要求150℃）
温度影响
TKO<±0.015% FS/℃
TKE<±0.015% FS/℃
温度范围：-40～125℃
动态响应：可适合静态和动态的测量，响应时间<2ms，通常为1ms
压力连接：参考表格选项
重量 :内螺纹 85克;外螺纹 95克
安装规范：任意自由安装
信号/电源供应：参考表格选项
短路保护和极性相反保护。电强度为500VDC，客户可指定1000VDC
过载
电压伏特输出： >10kOhm/<100nF
输出： 4-20mA≤电源伏特-8V/0.02A[Ohm]
比率输出： >10kOhm/<100nF
电流消耗
在信号输出时
电压输出：<4mA
4-20mA： <20mA
比率输出： <4mA
电气接线/防护等级：参考表格选项
通过测试
Shock acc. IEC 68-2-27 ；Constant shock acc. IEC 68-2-29；Vibration acc.IEC 68-2-6；
EMV；UL

产品型号选型表
　

	X	X	X	X	X	X	X	X	X	X
相对压力	9

绝对压力	8

相对压力量程（bar） -1～0	9	0	0
.................... 0～1	9	1	1
.................... 0～1.6	9	1	2
.................... 0～2.5		1	4
.................... 0～4		1	5
.................... 0～6		1	7
.................... 0～10		3	0
.................... 0～16		3	1
.................... 0～25	9	3	2
.................... 0～40	9	3	3
.................... 0～60	9	4	0
.................... 0～100	9	4	1						2
.................... 0～160	9	4	2						2
.................... 0～250	9	4	3						2
.................... 0～400 只能用Viton密封	9	5	4	0					2
.................... 0～600 只能用Viton密封（过压1000bar）	9	5	5	0					2


密封材质：...........FPM Fluoro-ealstomer				0
......... ...........NBR Nitrile butadiene				2
.....................FPM Fluoro-ealstomer（spec.）				6


校验：...............厂家工厂校正					0

输出及电源供应：0-5V ........11.0-33.0 VDC 三线电缆						1
................1-6V.........11.0-33.0 VDC 三线电缆						6
................0-10V........18.0-33.0 VDC 三线电缆						2
................0-10V........24VAC ±15% ..三线电缆						7
................4-20mA.......11.0-33.0 VDC 两线电缆						3
................0.5-4.5V.....比率制 5VDC（4.575-5.25）三线电缆						4

电力连接： 1.5米的电缆（IP65的防护）......IP67.....85℃							0
快速连接器包括电缆螺栓连接....IP67.....85℃							4
AMP连接器（无母螺纹连接）......... IP67.........125℃							1
M12×1连接器（无母螺纹连接）......IP67........85℃							5

压力连接：......内螺纹.........G1/4，带“O”型密封环								1
.....................外螺纹 ........G1/4，背部DIN 3852/E密封								5
.....................外螺纹........ R1/4，DIN 2999								4
.....................外螺纹........ M 12×1.5
.....................外螺纹........ M 14×1.5

压力头部小孔 ..无压力头部小孔									1
.....................含压力头部小孔（标准的从 >40bar开始）									2


特别的压力量程..指示标志W和提供订购的量程										W

配件..母螺纹连接插座M12×1.............. ..................................1..0..6..9..7..5
..........母螺纹AMP连接插座......................................................1..0..8..7..6..7
..........快速连接器包括电缆螺栓连接......................................1..0..7..3..5..9
